Un drenaje no se improvisa con una pala y buena voluntad: se dimensiona. La diferencia entre una zanja que evacúa agua durante veinte años y una que se ciega en dos inviernos está en cuatro o cinco decisiones concretas —la cota de salida, la pendiente, el tamaño de la grava, cómo se coloca el geotextil— y todas se toman antes de empezar a cavar. Este artículo va de eso: de los sistemas, sus números y los fallos de ejecución que los echan a perder.
Lo primero: dónde acaba el agua
Un sistema de drenaje no elimina agua, la traslada. Antes de elegir tipo, sección o material hay que tener resuelto el punto de descarga, y ese punto tiene que estar por debajo de la cota más baja del tubo, con margen. Las opciones habituales son una vaguada o cuneta del propio terreno, una arqueta de pluviales de la parcela, un pozo de infiltración excavado en una capa permeable, o un depósito para reutilizar.
Dos límites que conviene tener claros. No se puede verter agua drenada a la parcela vecina ni a la vía pública por iniciativa propia. Y la conexión a la red municipal exige autorización; en redes separativas los pluviales van a su colector, nunca al de aguas fecales, entre otras cosas porque el retorno de olores acaba entrando por el propio dren.
Para saber si hay salida se necesita una nivelación, no una impresión visual. Con manguera de nivel transparente llena de agua, o con un nivel láser de línea de los que cuestan cuarenta euros, se toman las cotas del punto de recogida y del punto de descarga. Si la diferencia no cubre la pendiente mínima a lo largo del recorrido, la solución no es un dren por gravedad: es una arqueta con bomba achicadora de flotador, con su tubería de impulsión y su válvula antirretorno.
Drenaje francés: sección, pendiente y granulometría
Es una zanja rellena de material grueso, con o sin tubo, que intercepta el agua del subsuelo y la conduce a la salida. Funciona por gravedad y su rendimiento depende de detalles muy poco vistosos.
Sección. Para jardín, 30-40 cm de ancho por 50-70 cm de profundidad. La profundidad se decide según el problema: si se trata de interceptar agua que llega ladera abajo, el fondo debe apoyarse en la capa poco permeable que la conduce; si se trata de rebajar el nivel freático bajo una zona de plantación, hay que bajar entre 80 y 100 cm, porque un dren rebaja el agua en forma de curva y lo que interesa es la cota bajo el punto medio entre dos drenes, no justo encima del tubo.
Separación entre drenes. Cuando hay que secar una superficie entera y no solo interceptar una línea de agua, la distancia entre zanjas depende de la textura: en suelo arcilloso, 3-5 m; en franco o franco-arcilloso, 6-10 m; en franco-arenoso, 12-20 m. Poner un solo dren en el centro de una pradera arcillosa de 400 m² y esperar que la seque entera es un gasto perdido: su radio de influencia son un par de metros a cada lado.
Pendiente. El mínimo es el 1 %: 1 cm de caída por metro lineal. Con 2 % se ejecuta más cómodo y perdona los errores. Se comprueba con regla de aluminio de 2 m y nivel de burbuja calzando un taco de 2 cm en un extremo, o con láser. Se comprueba en el fondo de la zanja ya excavada, no en la superficie del terreno, y en varios puntos. El fallo típico es una contrapendiente de dos o tres centímetros a mitad de recorrido, invisible a ojo, que convierte ese tramo en un sifón donde se acumulan finos hasta taponar el tubo.
Geotextil. Se usa no tejido, punzonado, de 120-200 g/m², nunca el tejido de obra tipo malla, que se colmata. Su función es dejar pasar el agua reteniendo las partículas finas del suelo, que son las que ciegan los huecos de la grava. Se forra toda la zanja antes de meter nada, dejando sobrante a los dos lados, y al terminar se solapan las dos alas por encima de la grava con al menos 30 cm de solape: el paquete de grava queda envuelto como un burrito. Entre rollos, el solape longitudinal es de 30-50 cm. Colocarlo solo en el fondo, o solo por arriba, no sirve: los finos entran por donde no hay tela.
Hay una excepción a matizar. El tubo con calcetín de geotextil (el filtro cosido al corrugado) sustituye al forro de la zanja solo en suelos arenosos. En suelos limosos y en arcillas dispersivas el calcetín se colmata desde dentro y no se puede limpiar; ahí se forra la zanja y se usa tubo desnudo.
Grava. Lavada y de granulometría uniforme, 20-40 mm. Lo importante es lo que no debe llevar: nada de finos ni de polvo de machaqueo. Un "zahorra" o una gravilla 0-20 se compacta y se ciega en una temporada; la grava fina de 5-10 mm también. La porosidad útil de una grava limpia 20-40 ronda el 30-35 %, lo que significa que cada metro cúbico de relleno almacena unos 300 litros y los cede al tubo.
Para calcular el pedido: una zanja de 0,40 m de ancho por 0,60 m de profundidad son 0,24 m³ por metro lineal; a una densidad aparente de unas 1,5 t/m³, 360 kg de grava por metro de zanja. Veinte metros de dren son siete toneladas y media, casi un camión pequeño. Conviene saberlo antes y no a mitad de obra.
Remate. La grava sube hasta unos 10 cm de la superficie; encima, geotextil solapado y tierra con césped, o bien grava vista hasta arriba si se quiere que el dren recoja además escorrentía superficial. Lo que no puede hacerse es rellenar los últimos centímetros con tierra sin la separación del geotextil, porque los finos bajan con cada riego.
Errores que arruinan un drenaje francés, por orden de frecuencia: no tener salida y construir una bañera enterrada; grava con finos; geotextil ausente o mal solapado; contrapendiente; y plantar árboles o setos encima, porque las raíces buscan exactamente ese sitio húmedo y aireado y colonizan el tubo.

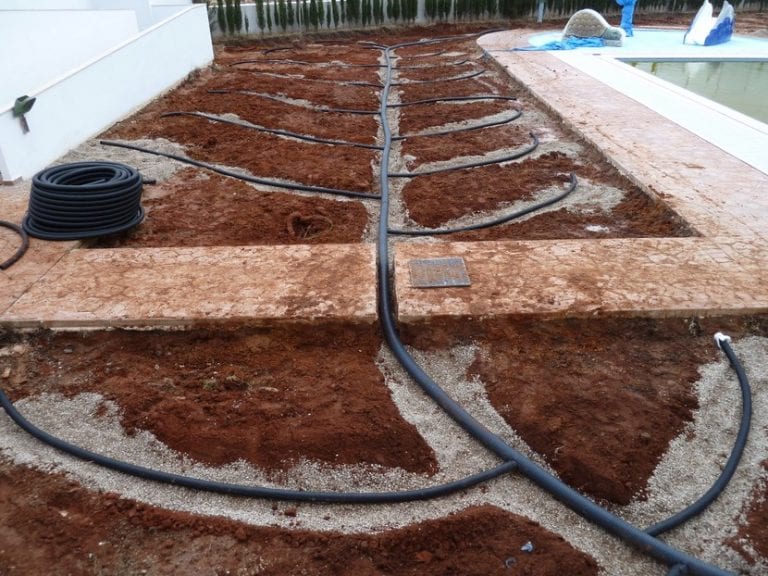

Tubo dren corrugado, arquetas y registros
El tubo no es imprescindible en un dren corto, pero multiplica la capacidad de transporte y permite limpiar. Se usa corrugado ranurado de polietileno o PVC de 90-110 mm de diámetro para jardín; el de 50-65 mm es para maceteros y jardineras.
Un dren de 100 mm con un 1 % de pendiente transporta del orden de 4 litros por segundo a sección llena, unos 14 m³/h. Es muchísimo para un jardín: el cuello de botella nunca es el tubo, sino la velocidad a la que el suelo entrega el agua a la grava. Por eso no tiene sentido gastar en diámetros mayores y sí lo tiene gastar en grava limpia y buen filtro.
Detalles de montaje:
- Ranuras hacia abajo. El agua en el suelo asciende por el relleno hasta el nivel del tubo; si las ranuras miran arriba, el tubo empieza a recoger solo cuando el agua ya ha subido por encima de él, que es justo lo que se quería evitar. Con las ranuras abajo entra desde el primer centímetro.
- Cama de grava de 5-10 cm bajo el tubo, para que apoye sobre material poroso y no sobre el fondo de tierra, que lo embarra.
- Codos de 45° en los cambios de dirección, nunca de 90°, y arqueta de registro en cada cruce de ramales y cada 20-25 m de recorrido recto.
- Tramo final ciego. Desde la última recogida hasta la descarga se emplea tubo sin ranurar, para conducir y no volver a soltar el agua justo donde no interesa.
- Boca de descarga protegida con rejilla o válvula antirroedores. Un dren abierto es una madriguera cómoda y un nido de raíces.
Las arquetas de registro de 30×30 o 40×40 cm cumplen dos funciones: permiten meter una manguera de presión o una sonda para limpiar, y hacen de decantador si se dejan 10-15 cm de fondo ciego por debajo de la salida, donde se acumulan los finos. Ese fondo hay que vaciarlo una vez al año; una arqueta cuya salida esté a ras de fondo no decanta nada y manda el limo al tubo.
Para agua superficial se usan sumideros e imbornales en los puntos bajos de pavimentos, y canales de rejilla de 100-130 mm de ancho al pie de rampas de garaje y bordes de terraza. La rejilla se elige por clase de carga: A15 basta para paso peatonal, B125 para vehículo ligero, C250 si pasa una furgoneta. Poner una rejilla peatonal donde aparca el coche termina con la rejilla partida dentro del canal.
Un dato para dimensionar recogidas de tejado: con una intensidad de lluvia de 50 mm/h, corriente en una tormenta mediterránea de verano, una cubierta de 100 m² entrega 5 m³/h, es decir 1,4 l/s. Una bajante de 80-90 mm evacúa esa superficie sin problema; el problema aparece cuando esa bajante descarga a un metro de la fachada y empapa el terreno de los cimientos, que es un caso de mal drenaje autoinfligido y se resuelve con un tubo enterrado que lleve el agua a diez metros o a un pozo de infiltración.
El pozo de infiltración es un hoyo de 1-2 m de profundidad relleno de grava o con anillos de hormigón perforados, envuelto en geotextil, que devuelve el agua al terreno. Solo funciona si hay una capa permeable debajo: se comprueba con una prueba de infiltración en el fondo del hoyo antes de rellenarlo. Se sitúa a más de 5 m de cualquier cimiento y nunca en zona de nivel freático alto.
Drenaje topo: barato, rápido y con condiciones estrictas
El drenaje topo consiste en arrastrar un proyectil metálico —la bala o topo, de 50-75 mm de diámetro— por el interior del suelo a 45-60 cm de profundidad, con un tractor o un vehículo con enganche potente. La bala abre un canal cilíndrico que se sostiene solo, y la cuchilla que la lleva deja además una grieta vertical por la que el agua baja hasta él.
Condiciones para que tenga sentido:
- Suelo con más de un 35-40 % de arcilla en todo el perfil y sin piedras. En suelos arenosos o limosos el canal se derrumba a las primeras lluvias.
- Se ejecuta con el subsuelo húmedo y plástico, para que el canal se moldee y aguante, y la superficie seca, para que la grieta se abra en vez de embarrarse. En el interior peninsular ese momento suele darse a final de verano o en las primeras semanas de otoño.
- Separación entre topos de 2-3 m, con pendiente del 1-2 % en el sentido del trabajo.
- Los topos no descargan al aire: se cruzan perpendicularmente sobre una zanja colectora con grava y tubo, que es la que evacúa. Sin colector, cada topo termina en un charco.
La duración va de tres a ocho años, según la estabilidad de la arcilla, y se repite. Es la técnica más barata por metro cuadrado para superficies grandes de pradera o huerto, y no vale para nada en un jardín de 200 m² con árboles y riego enterrado por medio.
Drenaje bajo césped
Un césped que se encharca no se arregla echando una capa de arena por encima. Al contrario: una capa uniforme de arena sobre un suelo arcilloso crea un contraste de textura que retiene el agua justo en la interfase y deja el césped más blando que antes.
El sistema que funciona son las ranuras de arena (sand slits), y su lógica es conectar. Se abren ranuras de 4-5 cm de ancho y 25-30 cm de profundidad, cada 1-2 m, con una zanjadora de disco; se rellenan de arena silícea lavada de 0,3-1 mm hasta arriba, y todas ellas cruzan perpendicularmente una zanja colectora con grava y tubo dren, que sí tiene salida. La ranura es el camino vertical desde la superficie hasta el colector; el colector saca el agua.
Después hay que mantener la continuidad. Cada temporada se hace un recebo (topdressing) de 3-5 mm con la misma arena, tras un aireado de púa hueca de 12-15 mm que extraiga cilindros de 8-10 cm. Los orificios se rellenan con esa arena y conectan la superficie con las ranuras. Usar una arena distinta cada año, o una arena de miga con finos, sella el sistema y lo inutiliza.
Errores de ejecución: ranuras que no llegan al colector; arena de río sin lavar; recebo grueso de más de un centímetro de golpe, que asfixia la hierba; y hacer todo esto sobre una suela compactada sin haberla roto antes.
Subsolado: romper la suela de labor
Cuando el agua no baja porque hay una capa endurecida a 20-35 cm, ningún dren arregla nada: el agua ni siquiera llega a él. Hay que romper esa capa mecánicamente.
El subsolador trabaja con uno a tres rejones verticales que se clavan a 40-60 cm, por debajo de la suela, y levantan y agrietan el suelo sin voltearlo. Dos reglas de dimensionado: la separación entre rejones debe ser aproximadamente 1,2-1,5 veces la profundidad de trabajo —más separación deja franjas sin romper, menos es gastar tractor de balde—, y hay que trabajar con el suelo seco. Este es el punto crítico: subsolar una arcilla húmeda no agrieta, embadurna. El rejón abre una ranura de paredes lisas que se cierra en cuanto llueve y el resultado es cero, con el tractor y el gasoil ya pagados. La comprobación es sencilla: si al pasar el suelo se levanta y estalla en terrones, el momento es el bueno; si sale una raja limpia y brillante, hay que esperar.
Se pasa en una dirección y, si el caso es grave, se cruza a 45° en una segunda pasada. Y el efecto dura entre dos y cinco años si vuelve a entrar maquinaria: para consolidarlo se siembra a continuación una cubierta de raíz pivotante potente —nabo forrajero (Brassica rapa), rábano forrajero (Raphanus sativus var. longipinnatus), alfalfa (Medicago sativa)— que mantiene abiertos los canales con raíces vivas.
En jardines pequeños el equivalente manual es la horca de doble mango: se clavan los dientes de 35-40 cm, se hace palanca hasta que el suelo cruja, se retira y se avanza 20 cm. No voltea, no invierte horizontes y hace exactamente el mismo trabajo a escala de macizo.
Drenaje de una maceta
Aquí hay una regla contraintuitiva que conviene entender antes que ninguna otra: la capa de grava en el fondo de una maceta no mejora el drenaje, lo empeora.
El motivo es la barrera capilar. En cualquier sustrato existe una franja inferior saturada, la llamada tabla de agua colgada, cuya altura depende del tamaño de poro del material y no de la profundidad del recipiente: en una turba fina son 5-8 cm; en un sustrato grueso con corteza y perlita, 2-3 cm. El agua no pasa del sustrato fino a la grava gruesa hasta que el sustrato de arriba está saturado, porque las fuerzas capilares la retienen. Poner 5 cm de grava en un tiesto de 20 cm no elimina la franja saturada: la sube 5 cm, dejando menos volumen útil de raíz.
Lo que sí funciona:
- Agujeros suficientes. Como referencia, 1 cm² de orificio por litro de maceta. Un tiesto de 10 litros con un único agujero de 15 mm evacúa mal y se tapona con una raíz.
- Sustrato de estructura estable, con un 20-30 % de material grueso e inerte: perlita, picón o pómez, corteza de pino de 5-10 mm, arlita. Es la porosidad del sustrato, no una capa en el fondo, la que da aire a la raíz. Una turba barata sola se compacta en un año y pierde la mitad de la porosidad de aire.
- Elevar la maceta 1-2 cm sobre pies o tacos. La base apoyada en una terraza sella los orificios por tensión superficial.
- Nada de plato con agua permanente. El plato se vacía a los 15-20 minutos del riego; si la planta es grande y no se puede mover, se pone una capa de gravilla en el plato para que el fondo no toque el agua.
- Maceta a la medida. Trasplantar de un tiesto de 2 litros a uno de 15 deja un volumen enorme de sustrato húmedo sin raíces que lo agote, y ahí empieza la asfixia. Se sube de tamaño en saltos de una vez y media a dos veces el volumen.
Un trozo de teja o un trozo de malla sobre el agujero, para que no se escape el sustrato, sí tiene sentido. Cinco centímetros de arcilla expandida, no.
Drenaje de una jardinera de obra
La jardinera es un caso distinto de la maceta, porque tiene fondo de hormigón, paredes impermeabilizadas y una salida lateral o inferior: ahí la capa drenante sí trabaja, precisamente porque existe un desagüe que la vacía.
El montaje correcto, de abajo arriba: impermeabilización con lámina asfáltica o poliuretano y protección antirraíces; tubo dren de 40-50 mm recorriendo el fondo con pendiente hacia la salida, envuelto en geotextil; capa drenante de 5-10 cm de arlita o grava lavada; lámina de geotextil no tejido separando esa capa del sustrato —sin ella el sustrato baja y la ciega en dos temporadas—; y encima el sustrato.
Alturas mínimas de sustrato: 30-40 cm para vivaces y aromáticas, 50-60 cm para arbustos, 80-100 cm para un árbol pequeño. Y el desagüe, mejor dos que uno: un solo orificio de 40 mm en la esquina de una jardinera de seis metros se atasca con una raíz y convierte el conjunto en una piscina que nadie ve hasta que las plantas se mueren.
En resumen
Todo sistema empieza por la salida y por una nivelación real: sin un punto de descarga más bajo, lo que se construye es un depósito. La pendiente mínima es el 1 %, comprobada en el fondo de la zanja.
En el drenaje francés lo que decide la vida útil es la grava lavada de 20-40 mm sin finos y el geotextil no tejido envolviendo todo el paquete con 30 cm de solape; el tubo corrugado de 100 mm va con las ranuras hacia abajo sobre cama de grava, con arquetas de fondo ciego cada 20-25 m. Los drenes se separan 3-5 m en arcilla y 12-20 m en suelo arenoso.
El drenaje topo pide arcilla sin piedras, subsuelo plástico y superficie seca, y siempre un colector donde descargar. Bajo césped, ranuras de arena silícea conectadas a un colector y recebo anual con la misma arena. El subsolado se hace en seco a 40-60 cm con rejones separados 1,2-1,5 veces la profundidad, y en suelo húmedo no sirve de nada.
Y en recipientes: la grava en el fondo de una maceta sube la franja saturada en vez de bajarla —lo que drena es un sustrato poroso, agujeros suficientes y elevar el tiesto—, mientras que en una jardinera de obra, que sí tiene desagüe, la capa drenante con su geotextil separador es imprescindible.
